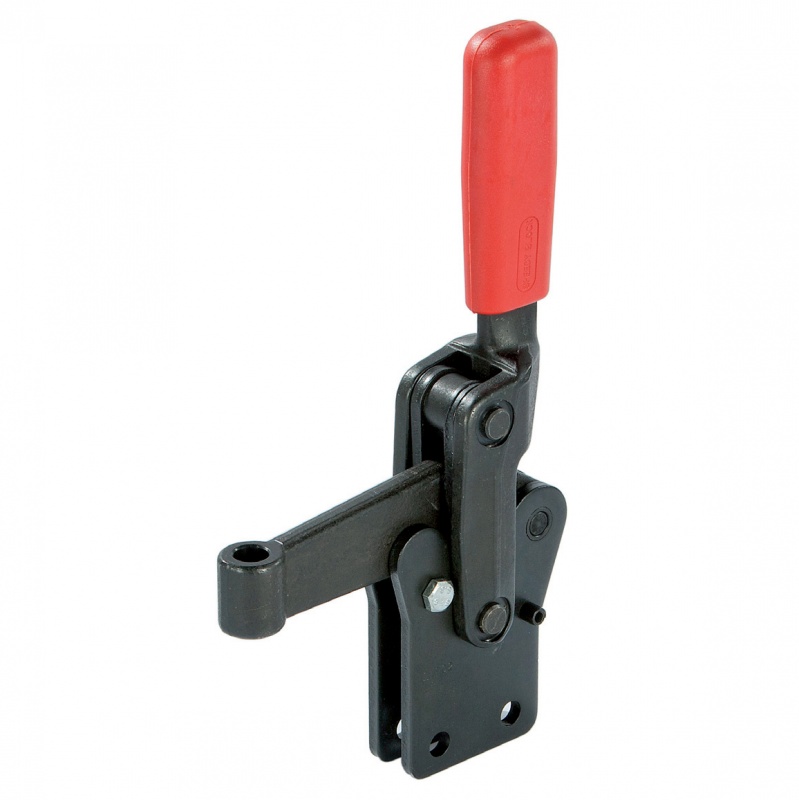

Docisk Long Life Speedy Block LLB01
Opis produktu
Wzmocniona seria pionowa z prostą podstawą.
Materiał: stal fosforanowana.
Nitowanie: stal hartowana i szlifowana.
Tuleje podtrzymujące: stal hartowana i szlifowana
Uchwyt: czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne
Akcesoria: Zamawiane osobno (patrz Akcesoria)
Funkcje i zastosowania: Dźwignie zaciskowe i dźwignie sterujące są kute, prowadnica dźwigni zaciskowej jest regulowana.
Ta seria jest zwykle używana do średnich i ciężkich prac związanych z mocowaniem, przyrządów spawalniczych, prac stolarskich, form i ogólnie, gdy potrzebne są duże siły mocowania i gdy występuje duża powtarzalność ruchów.

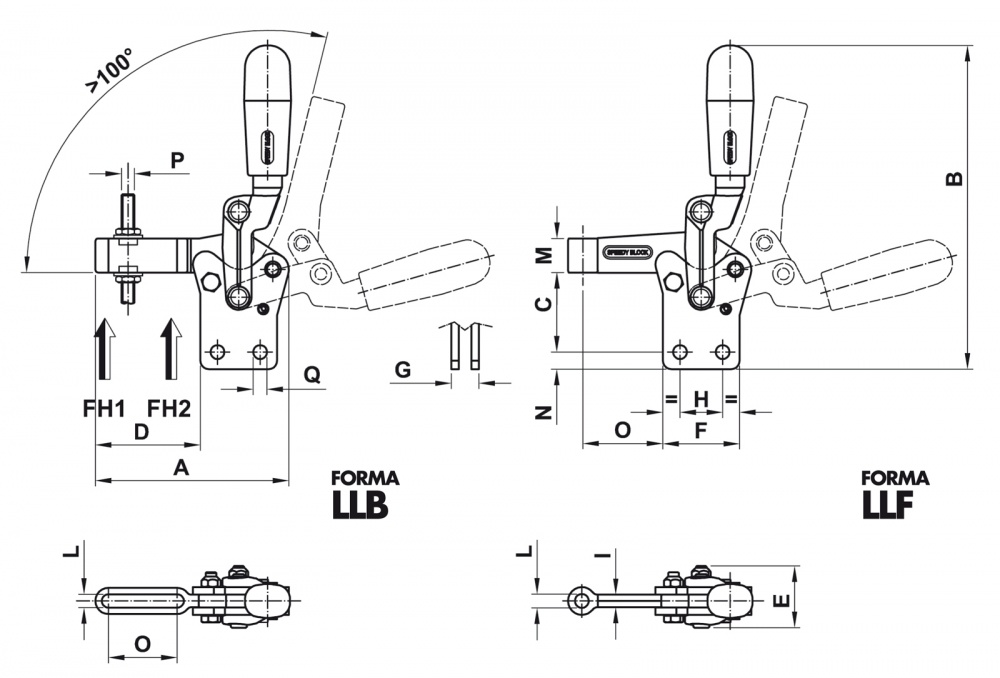

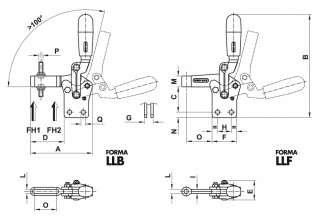

Dane techniczne
| Code | Descr | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA605 | LLB01 | 91 | 152 | 37,5 | 49 | 29 | 36 | 13 | 20 | 6,3 | 16 | 8 | 32 | M6 | 6,5 | 220 | 280 | 330 | |
| AA615 | LLF01 | 86 | 152 | 37,5 | 44 | 29 | 36 | 13 | 20 | 6 | 6,5 | 16 | 8 | 38 | M6 | 6,5 | 220 | 325 | |
| AA635 | LLB02 | 129,5 | 235 | 59,5 | 64 | 42 | 54 | 20 | 30 | 10,3 | 24 | 10 | 34 | M10 | 8,5 | 440 | 820 | 1200 | |
| AA645 | LLF02 | 129,5 | 235 | 59,5 | 64 | 42 | 54 | 20 | 30 | 10 | 10,5 | 24 | 10 | 54,5 | M10 | 8,5 | 440 | 1200 | |
| AA665 | LLF03 | 161 | 301 | 78 | 74 | 52 | 75 | 24 | 55 | 12 | 12,5 | 30 | 10 | 62 | M12 | 10,5 | 850 | 1200 | |
| AA685 | LLF04 | 203 | 330 | 88,5 | 96 | 68 | 90 | 32 | 65 | 16 | 16,5 | 35 | 17,5 | 80 | M16 | 12,5 | 1540 | 4510 |
