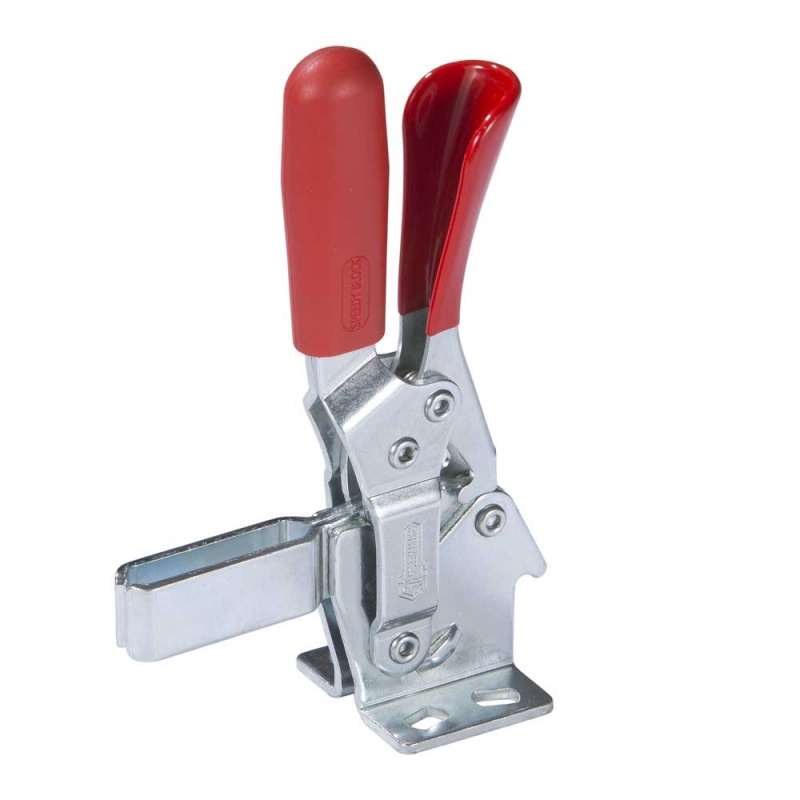

Docisk pionowy Speedy Block 130/AL
Opis produktu
* Dostępny również w wykonaniu ze stali nierdzewnej 130/ALX
Seria pionowa ze złożoną podstawą i dźwignią zapobiegającą zwalnianiu.
Niektóre rozmiary tej serii są również wykonane ze stali nierdzewnej i są zaznaczone poniżej na czerwono.
Materiał: Stal ocynkowana lub stal nierdzewna AISI 304*
Nitowane: stal ocynkowana lub stal nierdzewna AISI 304*
Uchwyty: czerwony poliuretan, odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie Forma AL i forma ALX z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi. Forma EL i forma ELX z pełną dźwignią mocującą i ustalaczami śrub do spawania w żądanym położeniu i kącie.
Śruby dociskowe: należy zamawiać osobno (patrz Akcesoria)
Funkcje i zastosowania: Główną cechą tej serii jest specjalna dźwignia zwalniająca w celu uniknięcia przypadkowego otwarcia spowodowanego przez wibracje, narzędzia te zostały zaprojektowane tak, aby zapobiec zmiażdżeniu palców operatora przez dźwignie podczas otwierania. Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność w przypadku możliwych naprężeń poprzecznych.
Specjalny smar umieszcza się między dwiema powierzchniami stykającymi się podczas montażu.
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA582 | 130/AL | 85 | 142 | 28 | 50 | 42 | 35 | 27-29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 275 | |
| AS200 | 130/ALX | 85 | 142 | 28 | 50 | 42 | 35 | 27-29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 275 | |
| AA586 | 130/EL | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 280 | ||
| AS204 | 130/ELX | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 280 | ||
| AA590 | 230/AL | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 18-21 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AS210 | 230/ALX | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 18-21 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AA594 | 230/EL | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 18-21 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 | ||
| AS214 | 230/ELX | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 18-21 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 |
