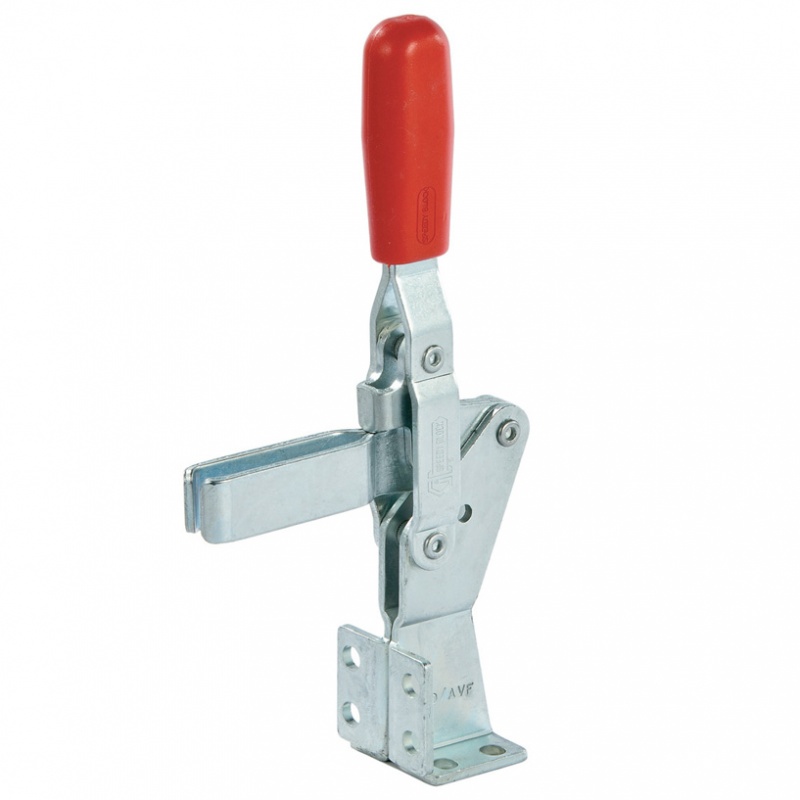

Docisk pionowy Speedy Block 200/AVF
Opis produktu
Seria pionowa z rozłożoną i przednią podstawą.
Materiał: stal ocynkowana
Nitowanie: stal ocynkowana
Tuleje podtrzymujące: stal hartowana i szlifowana
Uchwyty: czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie: Forma AVF z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi.
Wykonać EVF z pełną dźwignią mocującą i ustalaczami śrub do spawania w żądanej pozycji i kącie.
Akcesoria: należy zamawiać osobno (patrz Akcesoria)
Funkcje i zastosowania: Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność przed możliwymi naprężeniami poprzecznymi.
Specjalny smar umieszcza się między dwiema powierzchniami stykającymi się podczas montażu.
Serię tę można znaleźć również w wersji pneumatycznej w „Seria pneumatyczna”
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA221 | 200/AVF | 103 | 203 | 77 | 59 | 38 | 32 | 26 | 16 | 8,5 | 17 | 3 | 36 | M8 | 6,5 | 16 | 32 | 160 | 250 | 390 | |
| AA226 | 200/EVF | 105 | 203 | 77 | 61 | 38 | 32 | 26 | 16 | 6 | 17 | 3 | M8 | 6,5 | 16 | 32 | 160 | 250 | 400 | ||
| AA321 | 300/AVF | 130 | 258 | 108 | 76 | 48 | 45 | 30 | 28 | 10,3 | 20 | 3 | 50 | M10 | 8,5 | 30 | 48 | 240 | 370 | 680 | |
| AA326 | 300/EVF | 132 | 258 | 108 | 77,5 | 48 | 45 | 30 | 28 | 8 | 20 | 3 | M10 | 8,5 | 30 | 48 | 240 | 370 | 690 |
