seria hakowa T - TF

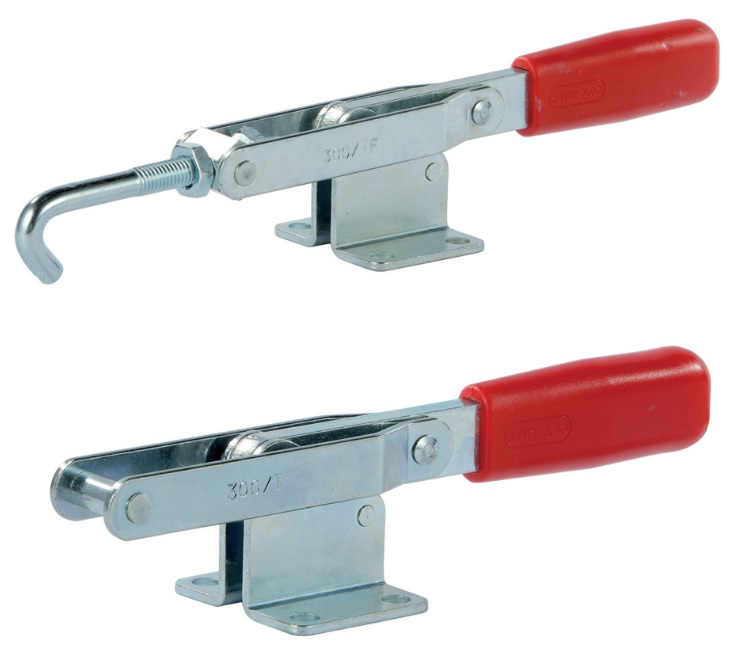

Opis produktu
Seria Light (Light Performance)
Materiał: Blachy ocynkowane
Nitowanie i pręt: Stal ocynkowana
Uchwyt: Czerwony poliuretan odporny na oleje, smary i inne czynniki
chemiczne.
Wydajność:
Model T jest dostarczana z tuleją mocującą
Model TF jest dostarczana z hakiem do przyczepności.
Funkcje i zastosowania: Narzędzia z tej serii zapewniają idealne zamknięcie pokryw. Położenie pręta gwintowanego można regulować w określonym zakresie (patrz wymiar „D”), aby spełnić wymagania użytkowania.

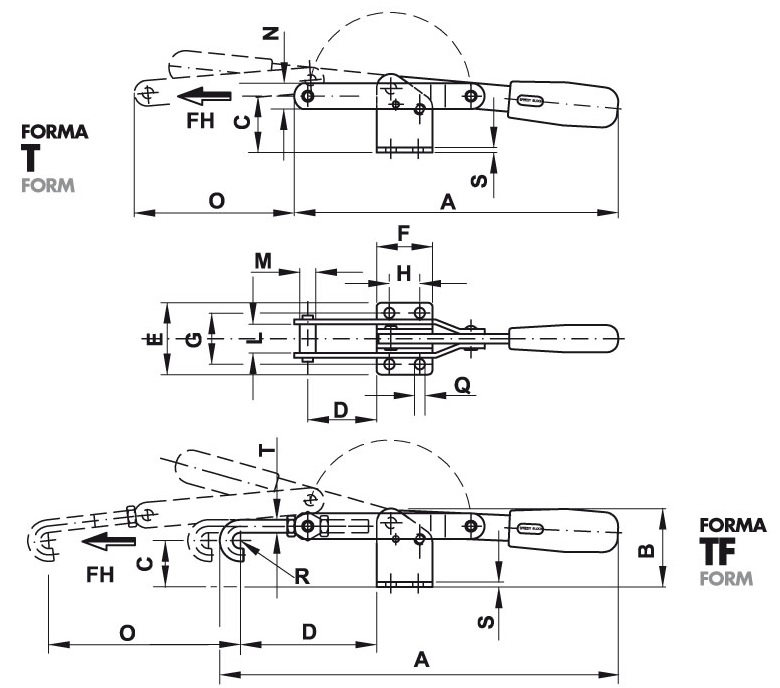

Rysunek techniczny Blokada hakowa T - TF
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | L | M | N | O | Q | R | S | T | Fh (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AL200 | 200/T | 203 | 49 | 37 | 43 | 45 | 35 | 32 | 19 | 18 | 10 | 16 | 100 | 6,5 | 3 | 200 | 300 | ||
| AL205 | 200/TF | 250 | 49 | 29 | 85÷105 | 45 | 35 | 32 | 19 | 16 | 100 | 6,5 | 5 | 3 | M8 | 200 | 380 | ||
| AL300 | 300/T | 226 | 49 | 35 | 43 | 60 | 48 | 45 | 32 | 21 | 10 | 18 | 104 | 8,5 | 3 | 300 | 460 | ||
| AL305 | 300/TF | 305 | 49 | 25 | 90÷120 | 60 | 48 | 45 | 32 | 18 | 104 | 8,5 | 6 | 3 | M10 | 300 | 560 | ||
| AL400 | 400/T | 278 | 60,5 | 43 | 45,5 | 84 | 54 | 60,5 | 28,5 | 26 | 14 | 25 | 160 | 10,5 | 5 | 400 | 1000 | ||
| AL405 | 400/TF | 343 | 60,5 | 30 | 105÷135 | 84 | 54 | 60,5 | 28,5 | 26 | 25 | 160 | 10,5 | 7 | 5 | M12 | 400 | 1200 |
